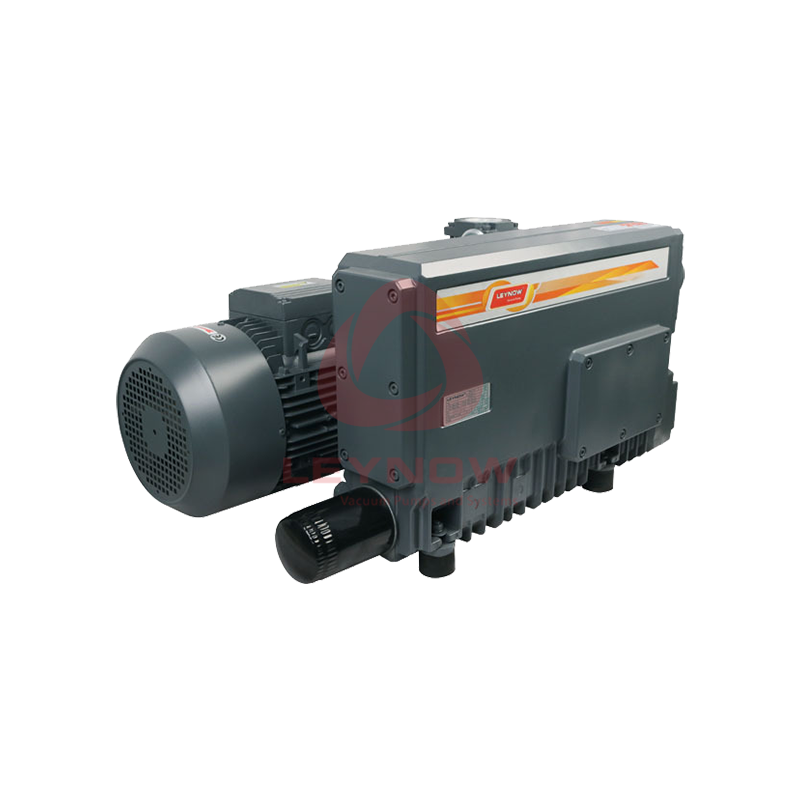

旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切(二者有很小的间隙)，转子槽内装有带弹簧的二个旋片。旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。

两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分，如图所示。当转子按箭头方向旋转时，与吸气口相通的空间A 的容积是逐渐增大的，正处于吸气过程。而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程。居中的空间B的容积也是逐渐减小的，正处于压缩过程。由于空间A的容积是逐渐增大(即膨胀)，气体压强降低，泵的入口处外部气体压强大于空间A内的压强，因此将气体吸入。

当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小，最后与排气口相通。当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层排至大气中。由泵的连续运转，达到连续抽气的目的。如果排出的气体通过气道而转入另一级(低真空级)，由低真空级抽走，再经低真空级压缩后排至大气中，即组成了双级泵。这时总的压缩比由两级来负担，因而提高了极限真空度。

在使用旋片真空泵时，需要注意以下事项：

1、在使用旋片式真空泵前，需要保持泵的清洁，以免杂物进入泵体里面，检查油量，加油至油标中心处，如果太低就会对排气阀起不到油封的作用，对真空泵的真空度产生影响，如果过高，会产生喷油反应。在真空泵运转的时候会有正常的油量上升反应。在加油时，要使用符合规定的真空泵品牌的清洁真空泵油，从注油孔加入完毕之后，为防止其他杂物进入真空泵油仓内，要进行过滤且堵塞油孔

2、在旋片真空泵工作环境温度过高时，旋片真空泵的油温度也会升高，这是热分子运动加快，油的粘度降低，导致饱和蒸气压变大，最终引起极限真空度变低，德耐尔真空泵厂家技术人员指出，想要使得真空泵真空度得到改善，可以加大风力，改善真空泵油的质量，从而降低温度加快散热

3、在使用旋片真空泵的作业过程中，抽取的物质不应该是含氧量过高、含水蒸气量过高、易燃易爆以及对金属有腐蚀性的气体物质，有的物质不稳定，与真空泵油也能产生化学反应，此类气体也不宜抽取

4、如果要在旋片真空泵口处装电磁阀，要与泵同时进行操作，泵可以在通大气或者任一真空度下一次启动时进行

5、在旋片真空泵正常的工作的过程中，待泵正常运转后，通过缓慢转动旋转三通阀，使得旋片真空泵的入气口与被抽容器相连接并隔绝外部大气
